Изготовление модели буксира
Студия макетов изготовила модель буксира по техническому заданию и фотографиям заказчика
Коротко о проекте

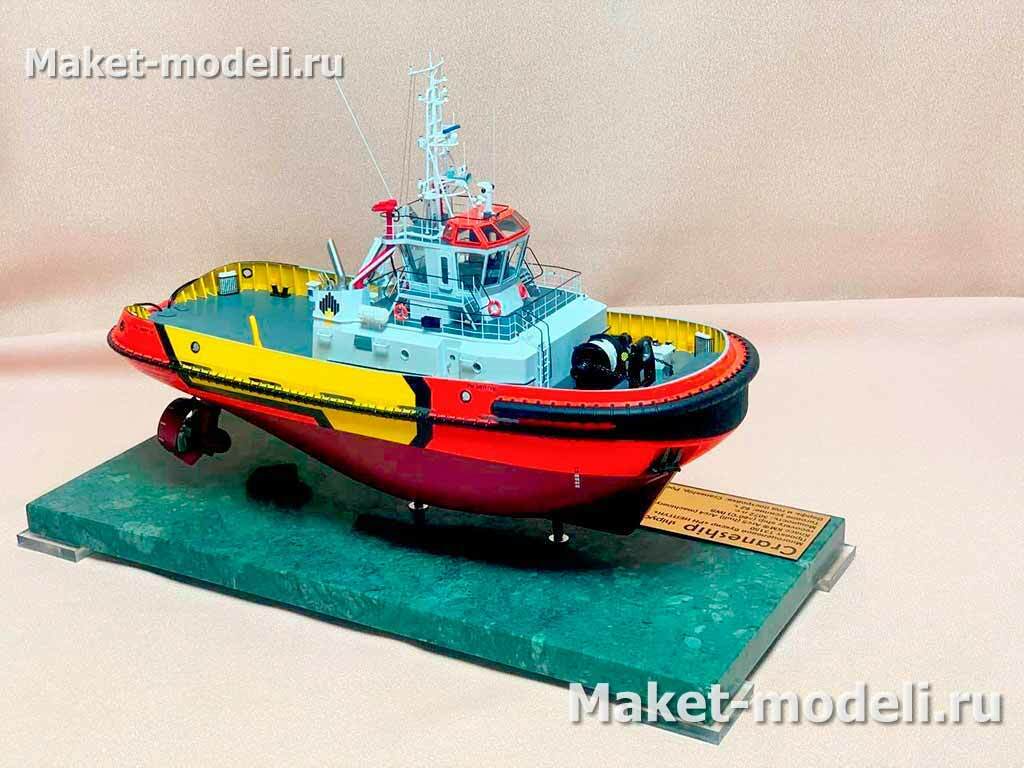

Мы спроектировали и изготовили масштабную модель современного буксира по ТЗ и фотоматериалам клиента. Без полного комплекта чертежей, но с точной геометрией корпуса, достоверной палубной оснасткой и фирменной окраской. Макет предназначен для презентаций, переговорной и выставок: на подиуме с шильдом, подсветкой и пылезащитным боксом.
Задача и входные данные
Клиент передал:
• техническое задание с требованиями к масштабу, габаритам и функционалу макета;
• подборку фотографий судна: общий вид, рубка, корма, фальшборт, буксирная лебедка, кнехты, релинги, спасательные круги, маршевые огни;
• брендбук с RAL-палитрой и схемой ливреи;
• пожелания по подставке, шильду и упаковке.
Наша ответственность — аккуратно «считать» форму корпуса и надстройки, подтвердить пропорции, воспроизвести охранный пояс кранцев, азимутальные движители, рулевую рубку, систему леерных ограждений, буксирные утки и швартовный шпиль. Важно: модель должна быть сразу готова к экспонированию и безопасной транспортировке.
Как мы работали без полного комплекта чертежей
• Сделали фотограмметрическую реконструкцию корпуса и силового набора по сериям фото, согласовали ключевые размеры по ТЗ.
• Построили 3D-CAD в SolidWorks: корпус, палуба, юферсы, килевая линия, гельмпорт, шахты воздухопритока, корма с нишами под азимутальные колонки.
• Сверили обводы с типовой линейкой ASD/RAmp-тягачей: ширина по миделю, посадка, развал борта, бимсы и дифферент.
• Прототипирование узлов — быстрые образцы на FDM и SLA, чтобы заказчик «пощупал» фактуру и масштаб.
Технологии и материалы
• 3D‑печать SLA/DLP для корпусов и надстроек: высокая гладкость борта, чистая кромка скул.
• FDM для внутренних силовых элементов и технических карманов.
• Лазерная резка полистирола для палуб и переборок.
• ЧПУ-фрезеровка акрила для прозрачных элементов рулевой рубки.
• Литье в силикон для кнехтов, роликов, приборных корпусов.
• Фототравление латунных деталей: трапы, леера, решетки, таблички.
• Метизы М1–М1,6, микроэлектрика, тонкий провод 0,1–0,2 мм в тефлоновой оплетке.
• Краски: двухкомпонентные грунты, эмали с привязкой к RAL/Pantone, матово‑сатиновая финишная защита.
Точно в масштаб, без компромиссов
• Масштаб по ТЗ: 1:50/1:75/1:100 — работаем с любым, на фото показан вариант с длиной порядка 40–60 см.
• Допуск по геометрии до ±0,2 мм на корпус и ±0,1 мм на мелкие детали.
• Цвета выверяем спектрофотометром; учитываем толерансы бликов и влияние подсветки стенда.
Деталировка, за которую не стыдно

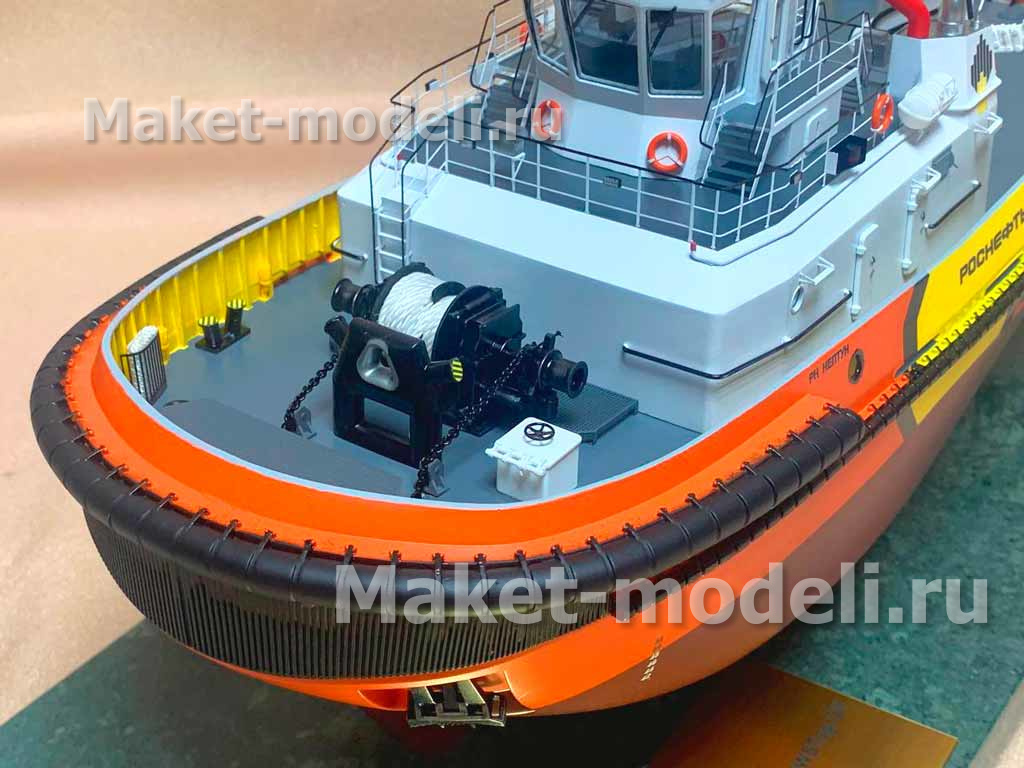

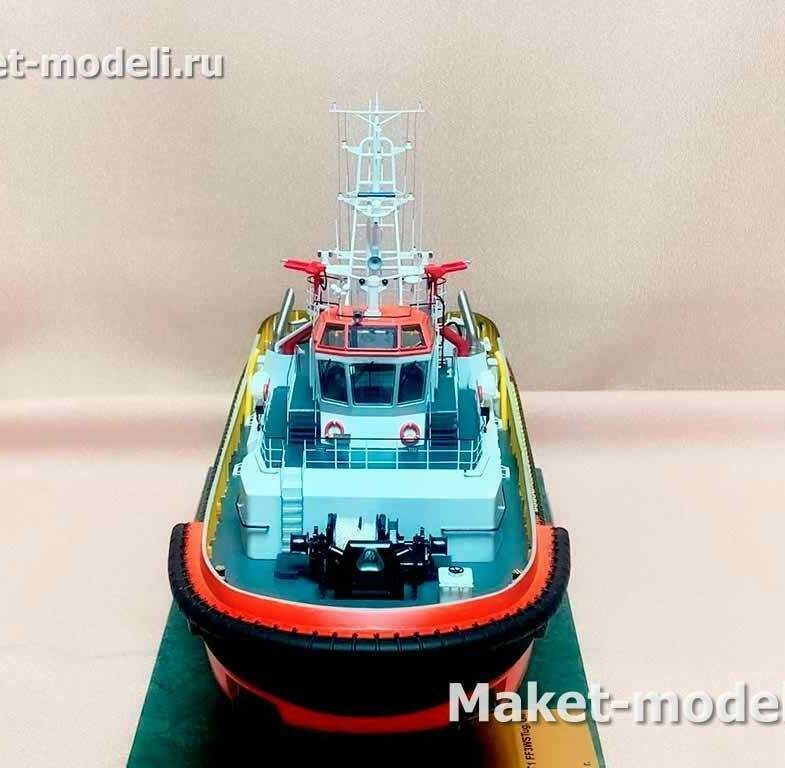

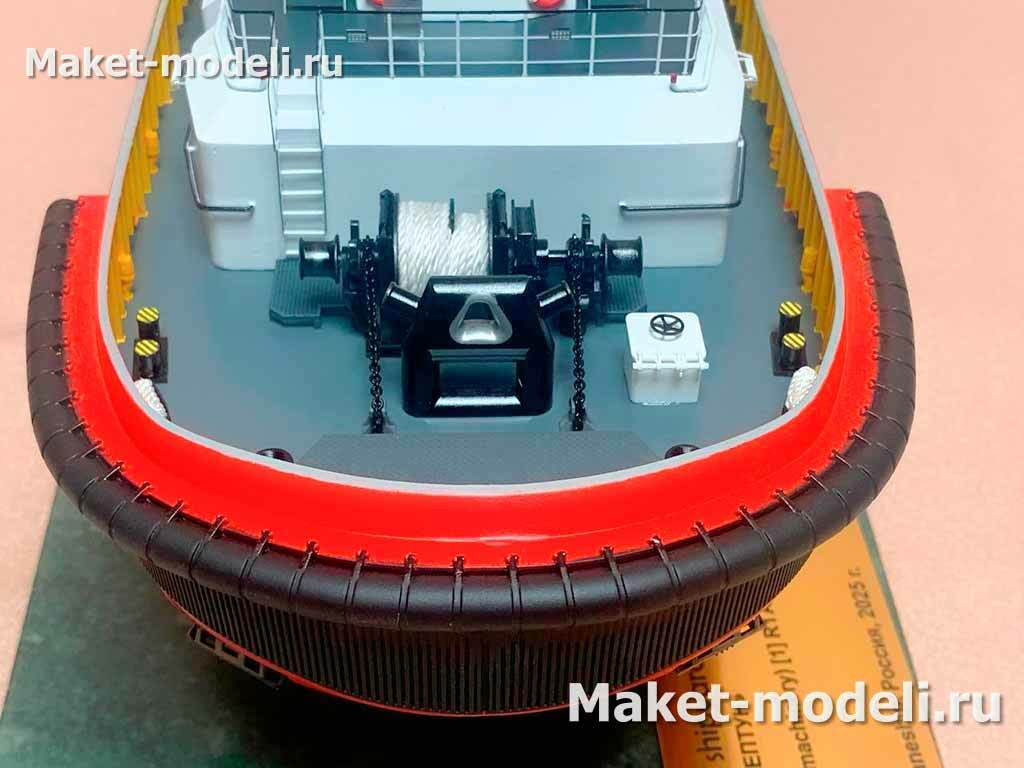

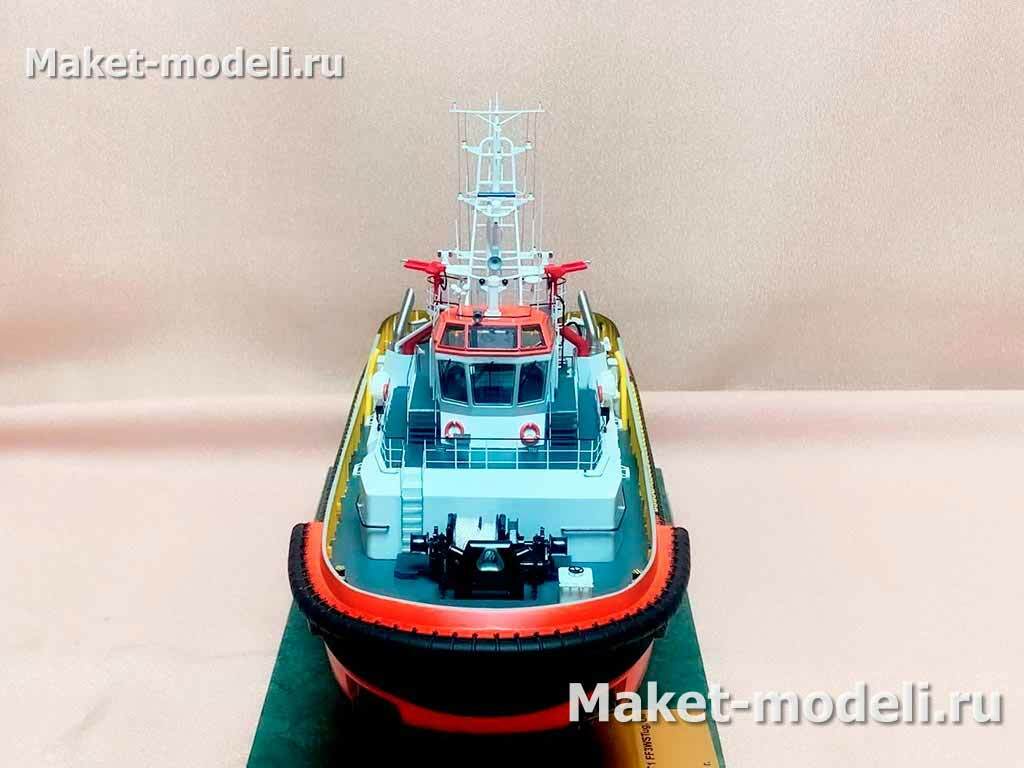

• Реалистичная система кранцев по борту и форштевню, фактура резины.

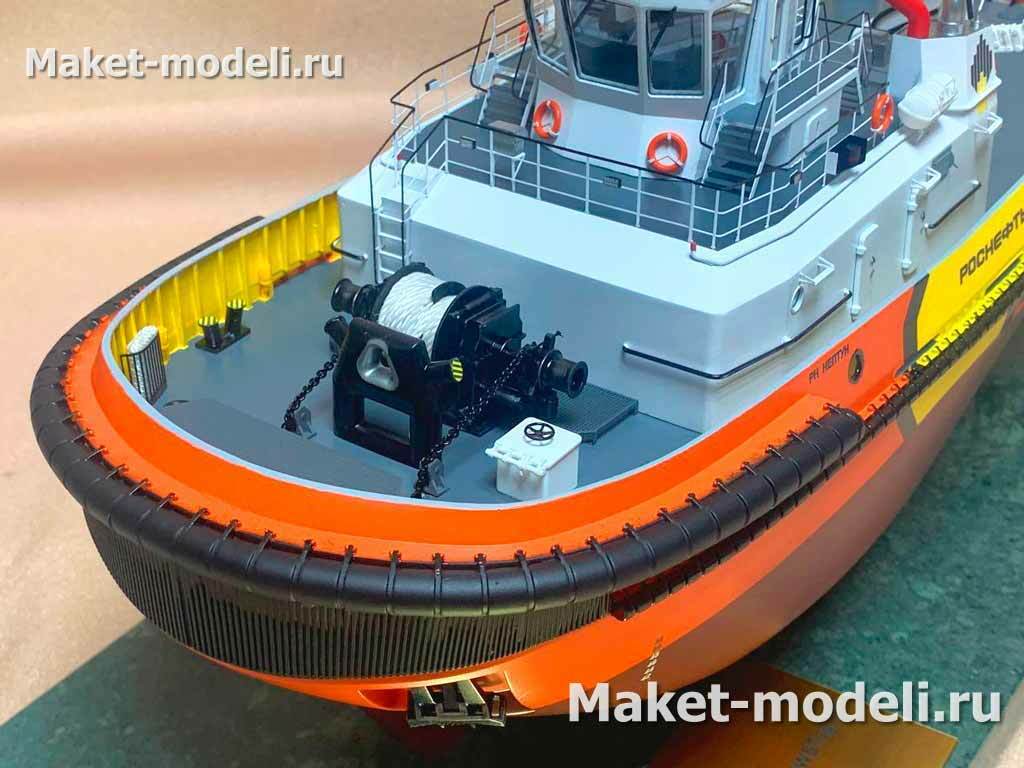

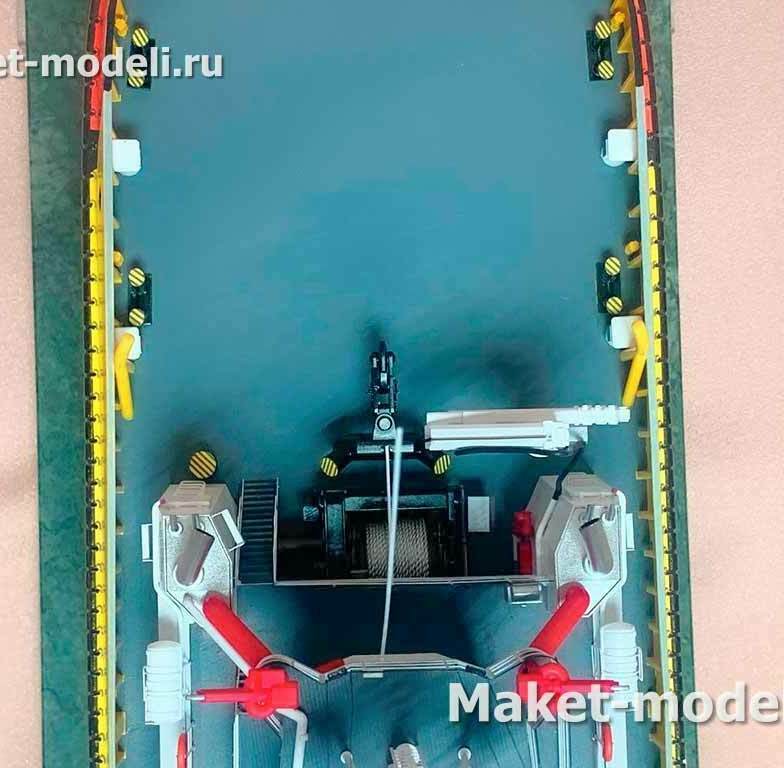

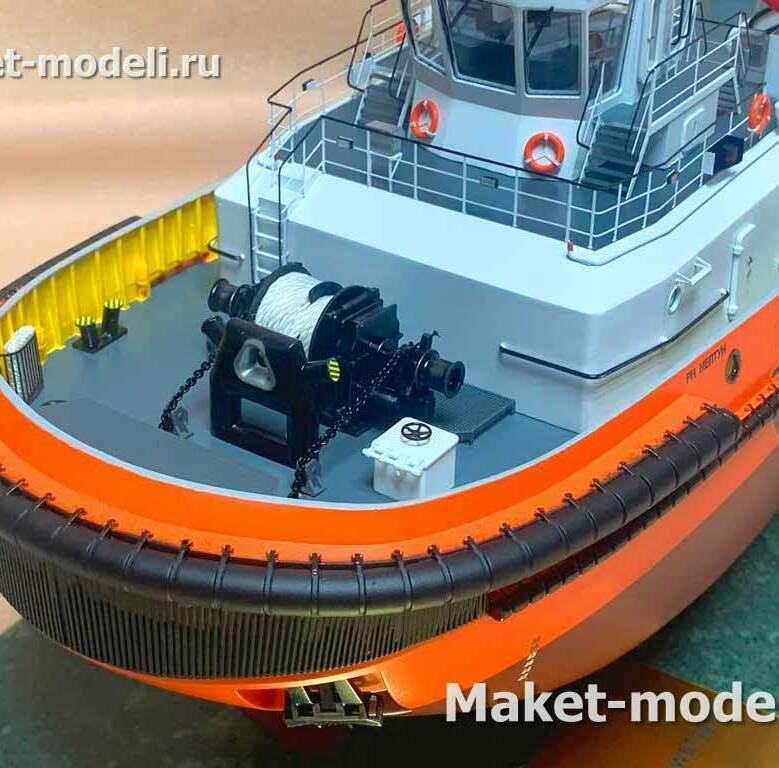

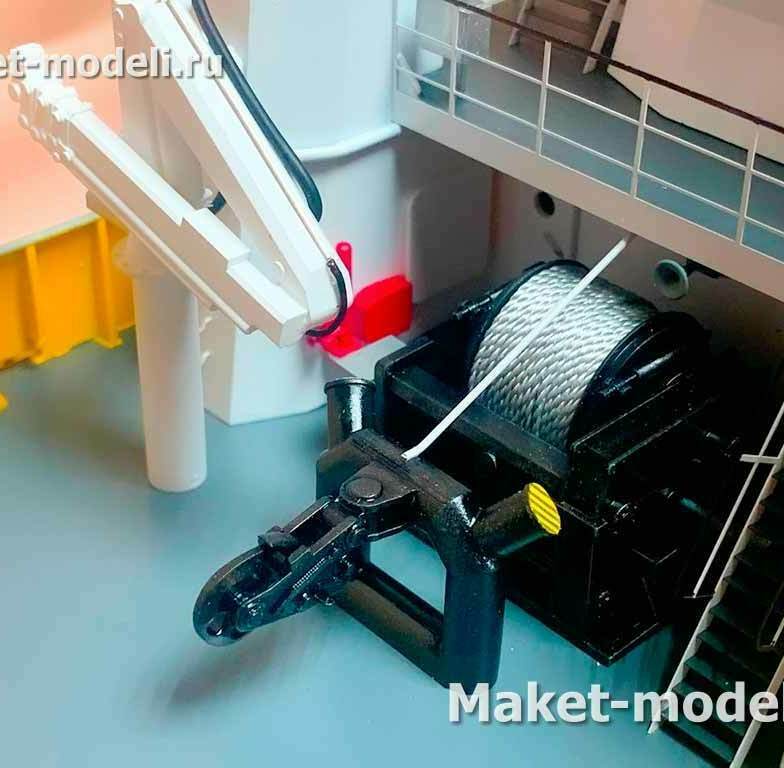

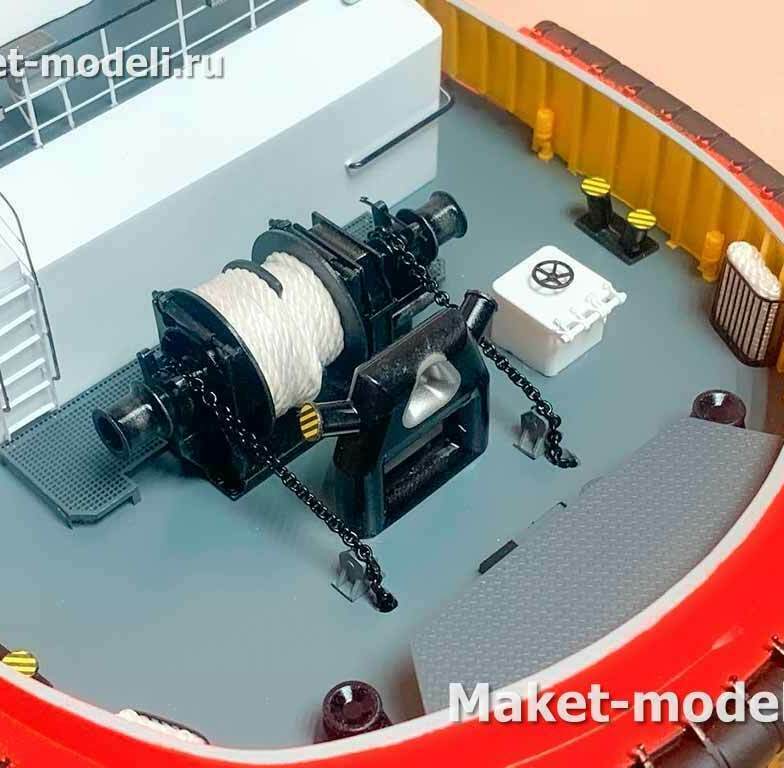

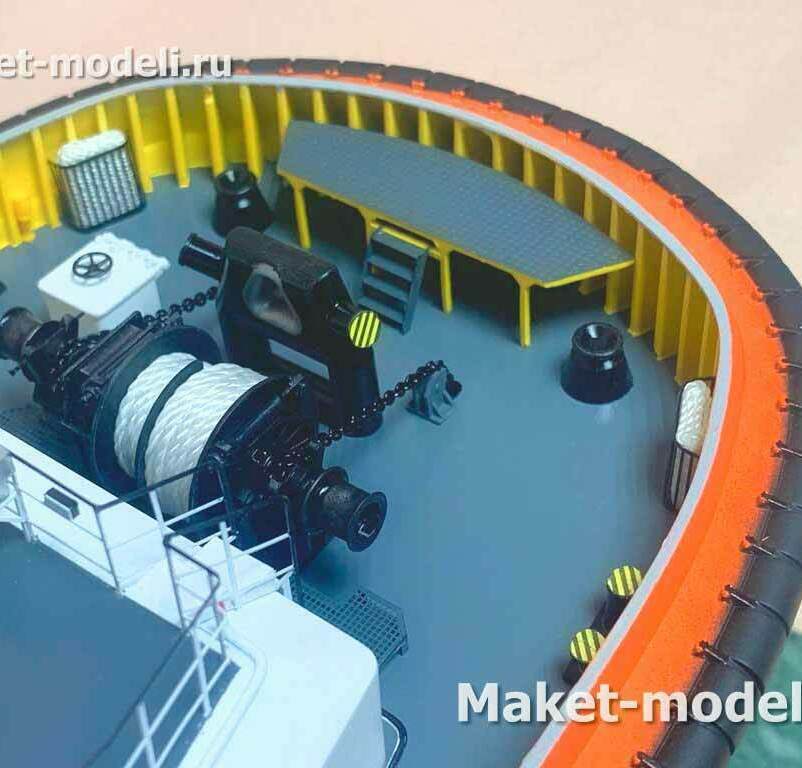

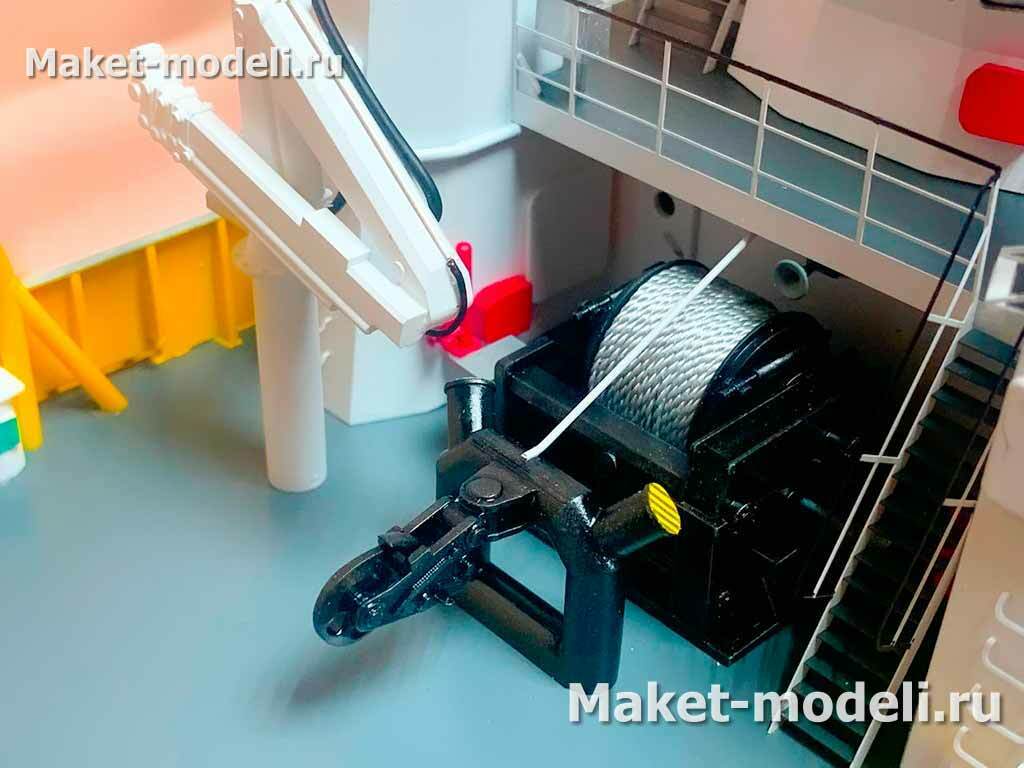

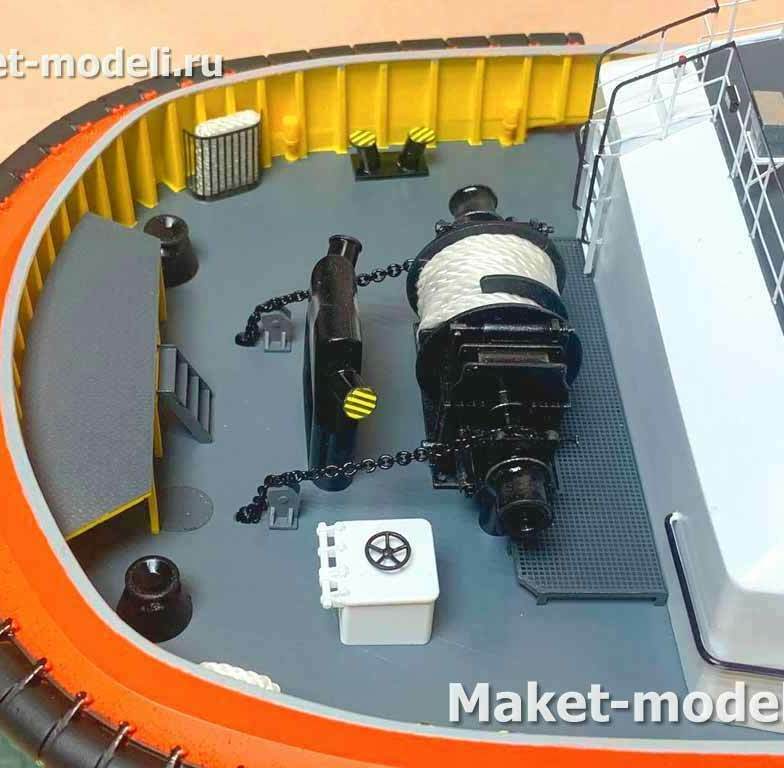

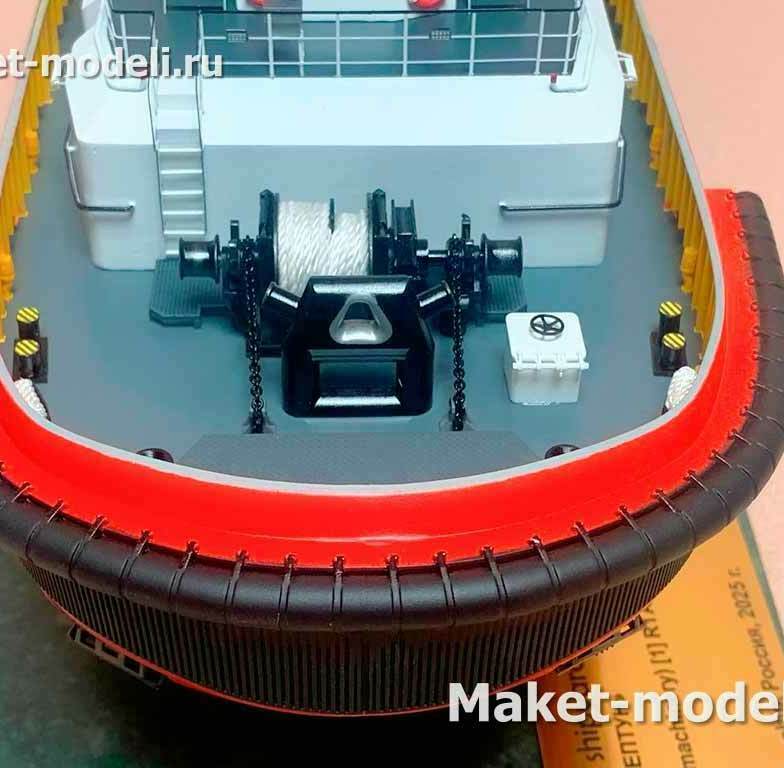

• Буксирная лебедка с канатной набивкой, направляющие ролики, скобы и утки.

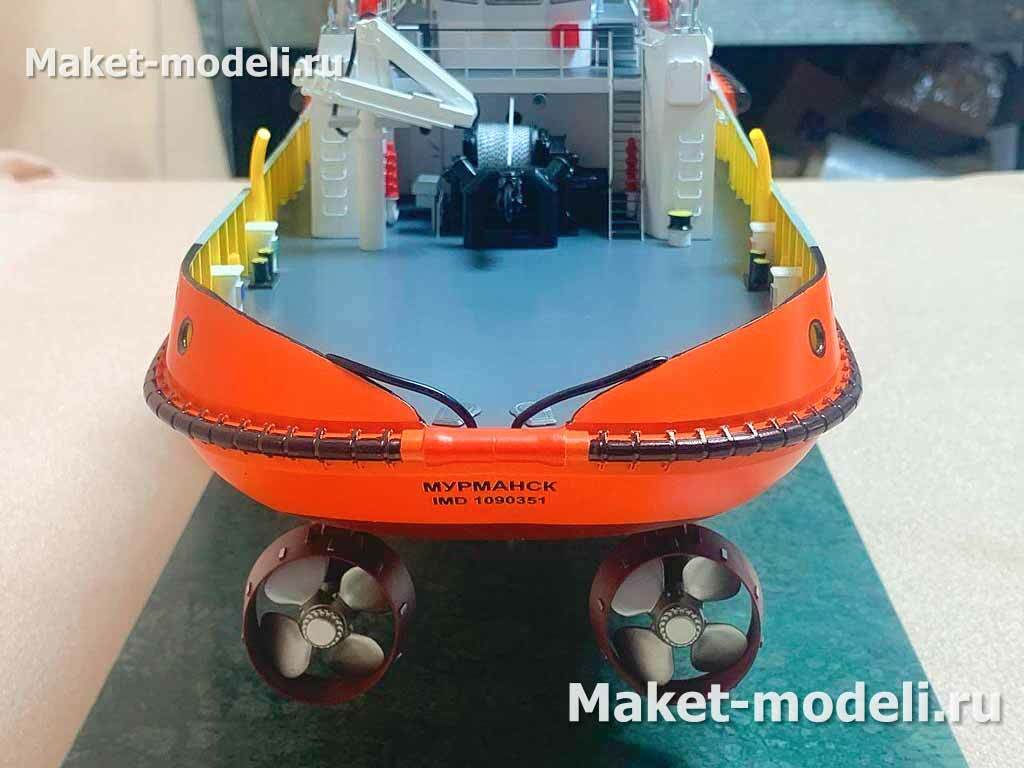

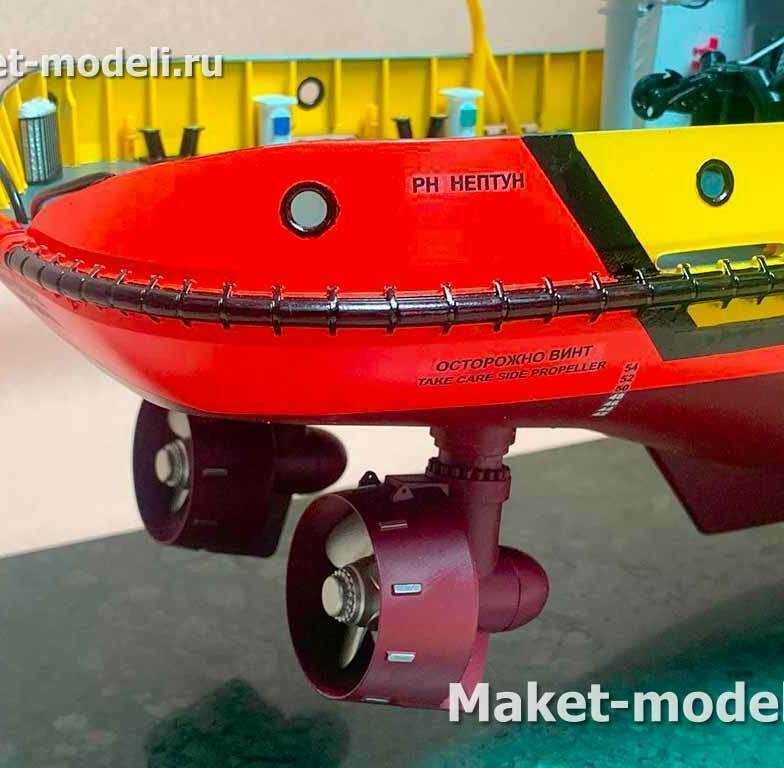

• Азимутальные движители с насадками: колонка, поворотный блок, гребные колеса.

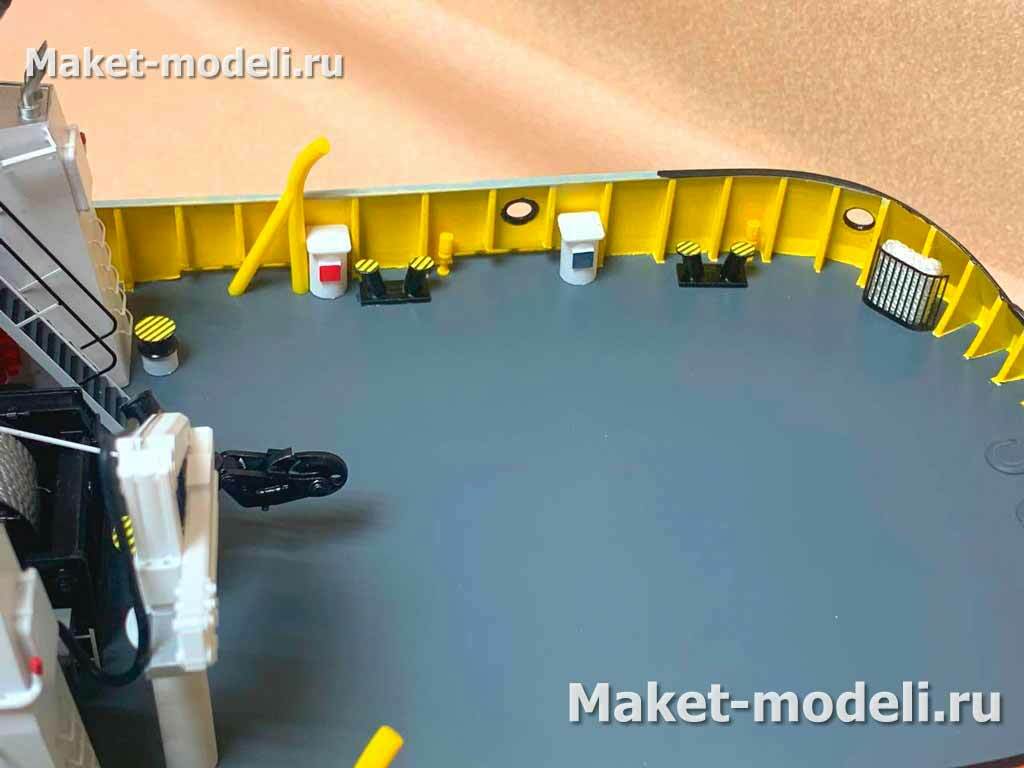

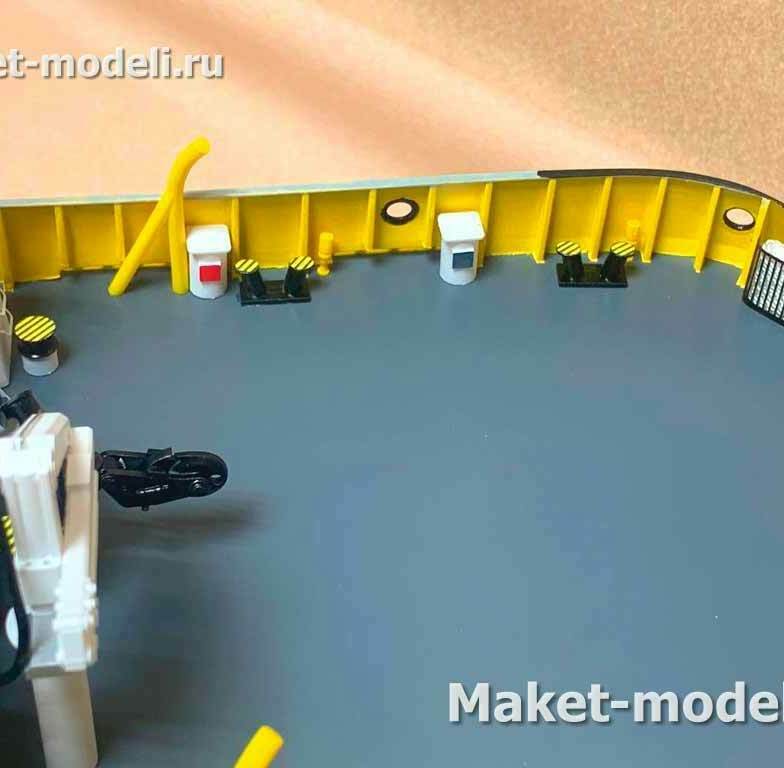

• Оборудование палубы: пожарные краны, спасательные плоты, прожекторы, звуковой сигнал.

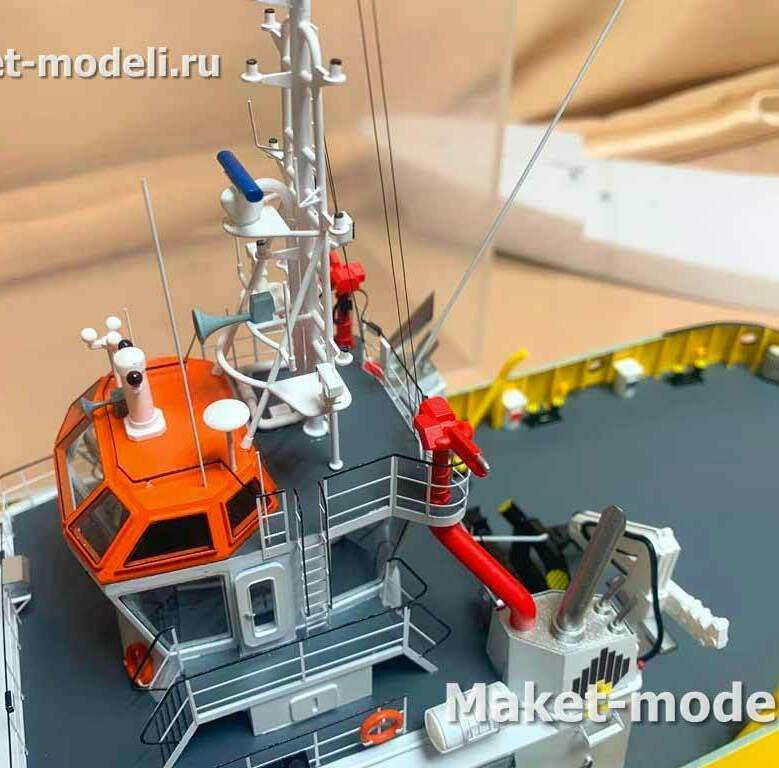

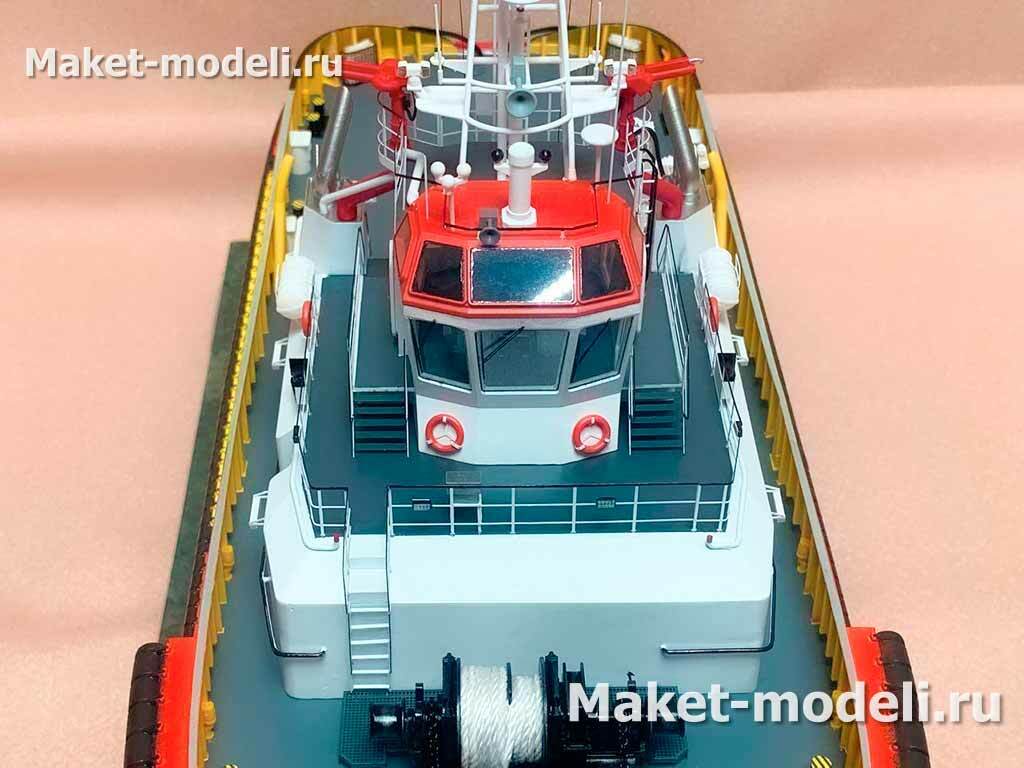

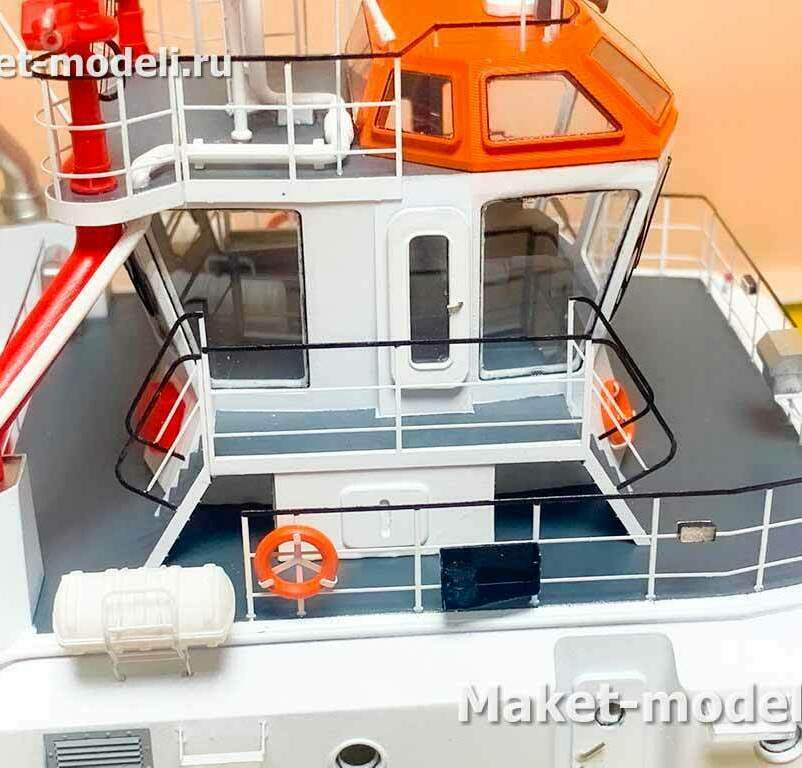

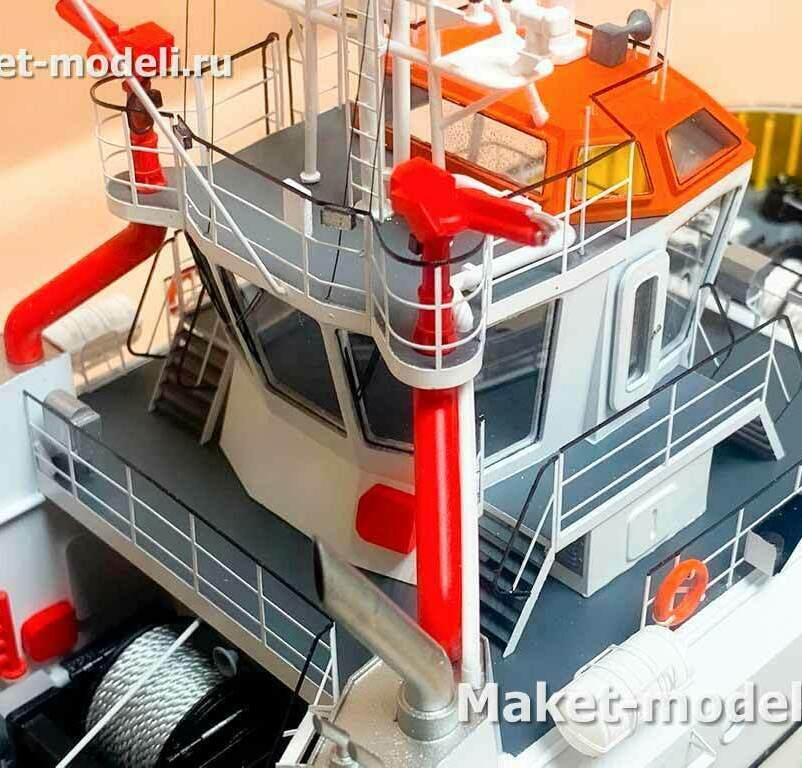

• Рубка: консоли, штурвал, кресла, ступени трапов, поручни, иллюминаторы с «дутым» стеклом.

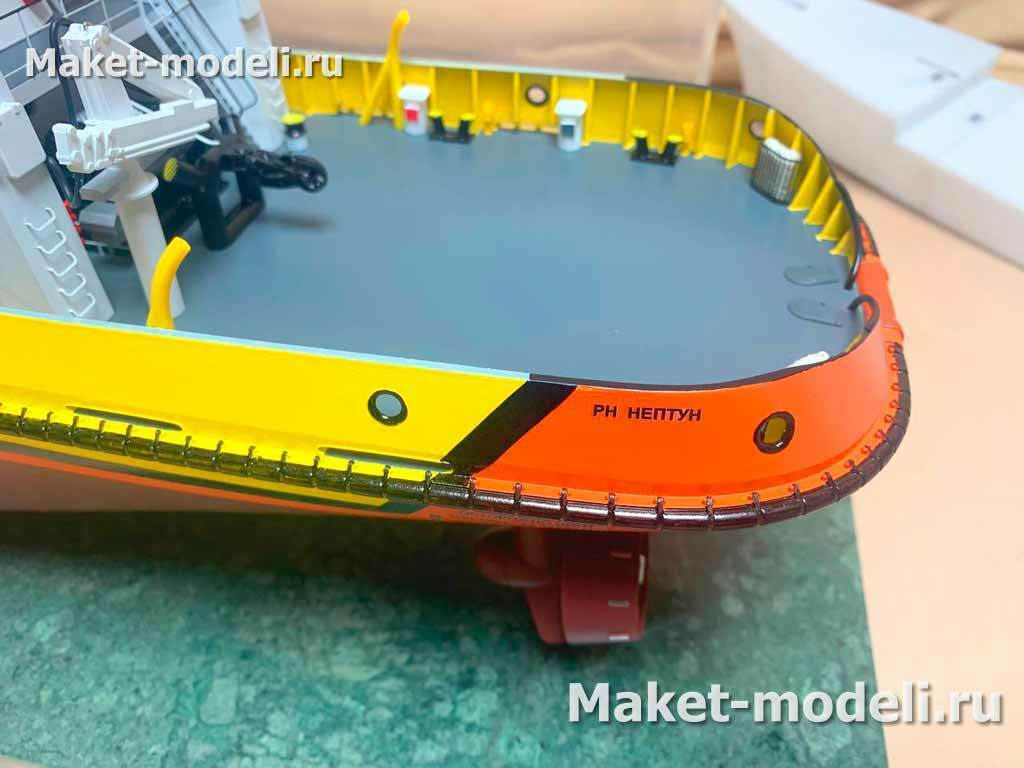

• Маркировка корпуса, бортовые номера, указатели нагрузки — всё в масштабе, без утолщений.
Окраска и брендинг
Мы перенесли фирменную ливрею с фотографий и брендбука:
• сделали цифровые маски под сложные переходы;
• напечатали декали с мелкой типографикой и пиктограммами безопасности;
• защитили слой лаком, чтобы макет выдерживал касания на презентациях.
Подсветка и демонстрационный стенд

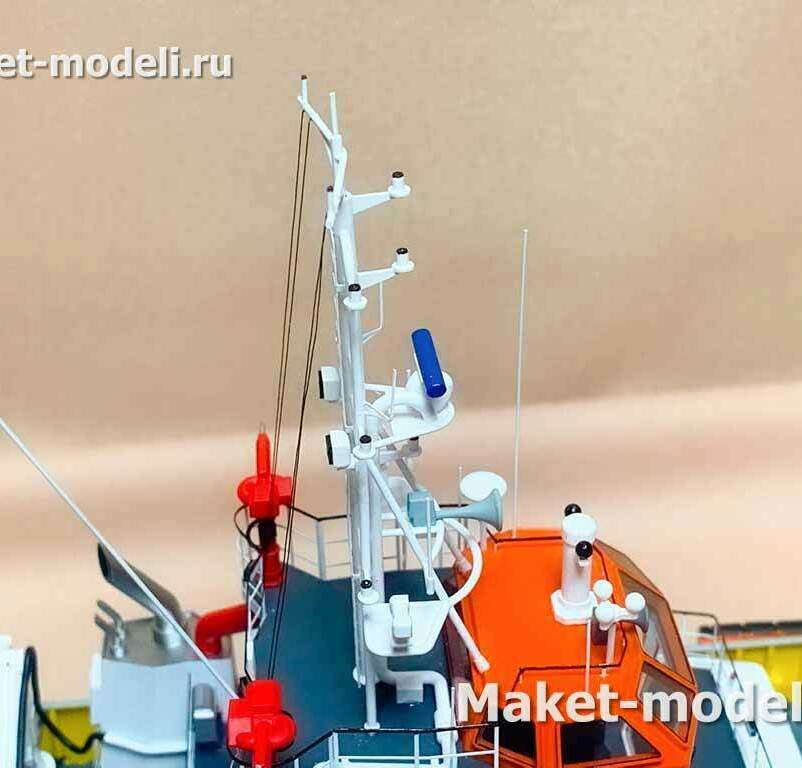

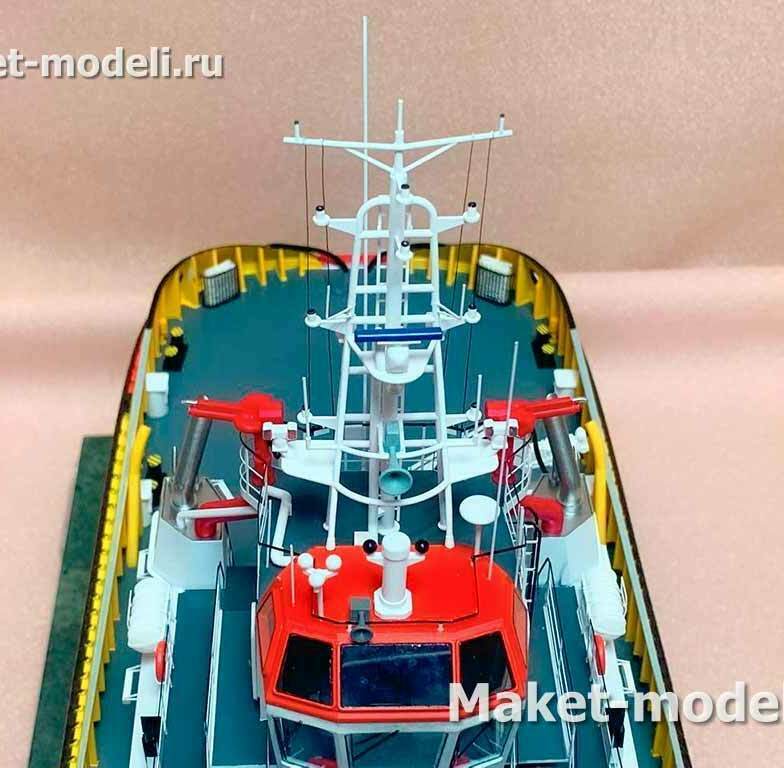

• Ходовые огни, топовый, маячки, огни рубки — микро‑LED с тёплым и холодным спектром.
• Питание от скрытого разъема, блок 12 В/1 А, выключатель на основании.

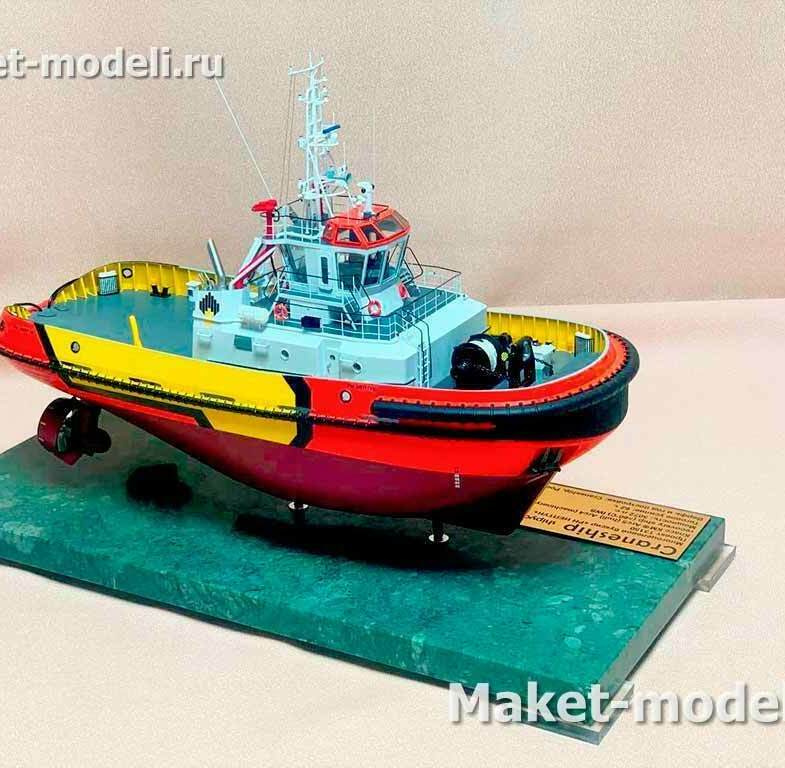

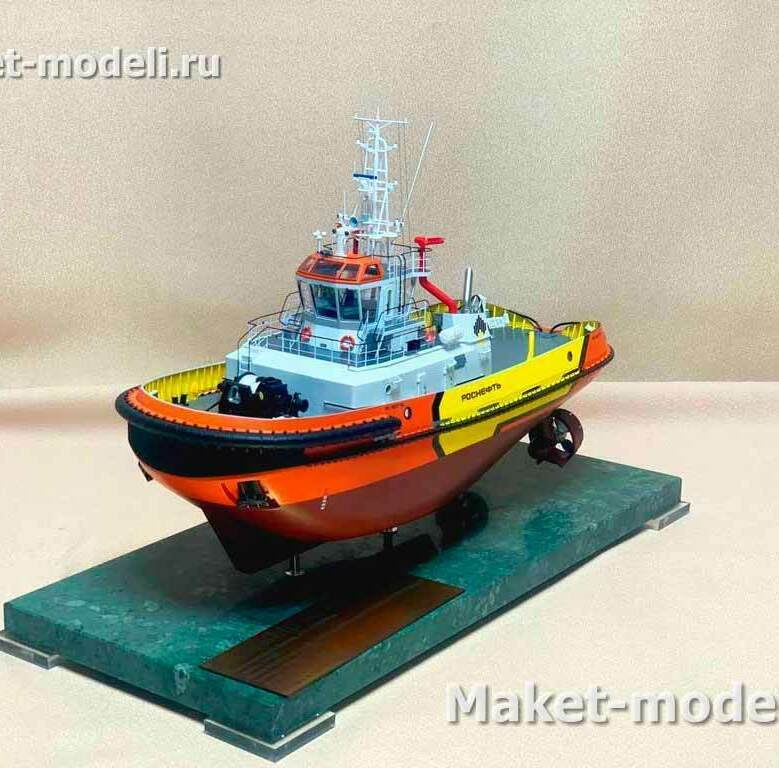

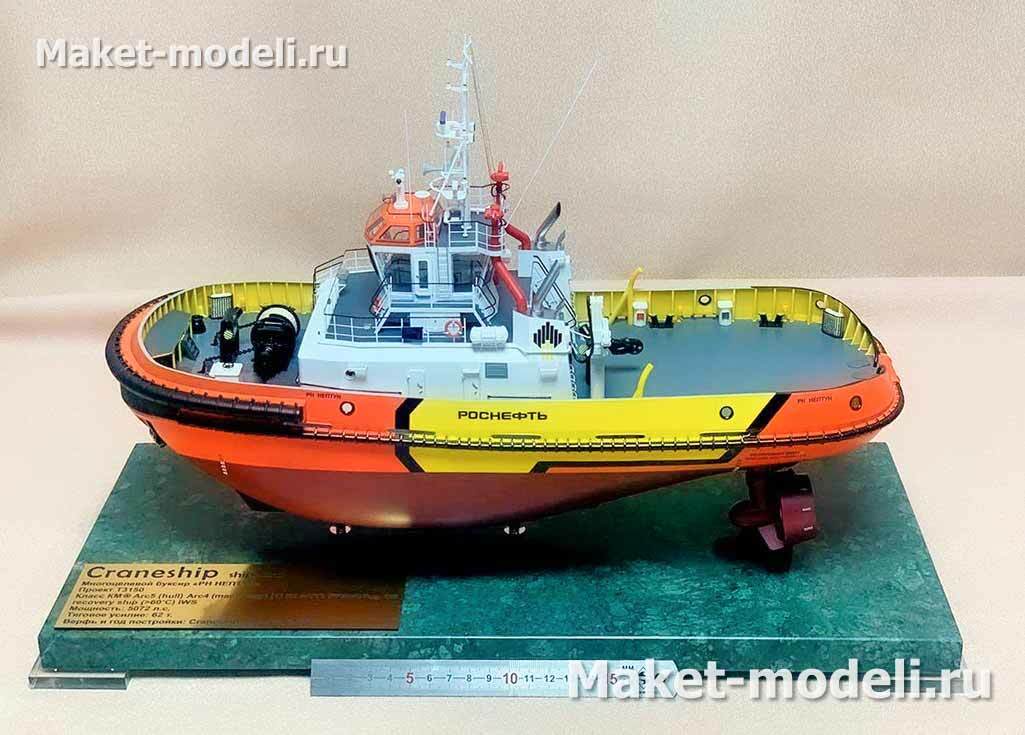

• Подставка: камень/акрил, мягкие опоры, шильд из латуни с гравировкой.

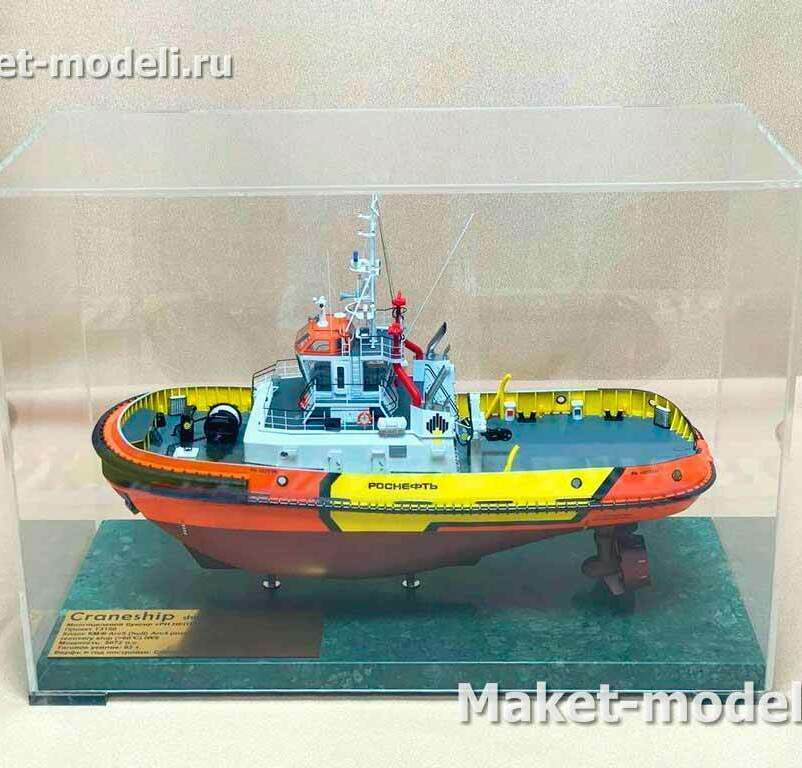

• Пылезащитный бокс из оптического акрила, УФ‑склейка, антистатическая обработка.
Сроки и этапы
Стандартный график — 20–45 дней, ускоренный — от 14 дней и более при наличии фото и базовых размеров.
• Бриф: 30–60 минут, фиксируем масштаб, дедлайн, бюджет.
• Пре‑виз: черновая 3D‑модель и коллаж‑вью по фотографиям.
• Смета и договор: после согласования — фиксированная цена, без скрытых доплат.
• Производство: 3–5 контрольных чек‑поинтов с фото и видео.
• Сборка и окраска: 5–10 дней, финальная приемка онлайн или в студии.
• Упаковка, логистика, страхование.
Коммуникация и контроль качества
• NDA по запросу — конфиденциальность проекта гарантирована.
• Техническая карта на макет: материалы, цвета, артикулы, схема электрики.
• Два круга правок по визуалу входят в цену.
• Приемка по чек‑листу: геометрия, покраска, свет, устойчивость, маркировка.
Упаковка и доставка
• Жесткий ящик из фанеры с пенной формой и силовыми ребрами.
• Маркировка «Хрупко», вкладыши, ремни, влагопоглотители.
• Доставка по России и миру: курьеры, ТК, экспресс‑службы, экспедирование до стенда выставки.
• Страховка груза, опция «личная установка» на площадке.
Где пригодится модель буксира?
• Выставки и отраслевые форумы — компактная «витрина» вашей техники.
• Переговорные и презентации — сильная визуализация возможностей флота.
• Подарки партнерам, юбилеи, открытие объектов.
• Музейные экспозиции, учебные классы и тренинг‑центры.
• PR‑съемки: фото и видео с макетом легче организовать, чем выезд на воду.
Сколько стоит производство модели буксира?
Стоимость рассчитываем индивидуально: влияет масштаб, объем деталировки, подсветка, витринный бокс, сроки и логистика. После брифа выдаем итоговую смету и календарный план — цена фиксируется в договоре.
Почему выбирают нашу студию?
• Работаем по фото и ТЗ — не требуем полного комплекта КД, сами помогаем с замерами.
• Гарантия 12 месяцев на конструкцию и электронику, постгарантийный сервис.
• Фиксированная смета и понятные сроки.
• Реалистичная деталировка без утолщенных «игрушечных» элементов.
• Производство и покраска под один крышей — экономим время и бюджет.
• Большой опыт в морской тематике: буксиры, краболовы, суда обеспечения, танкеры, баржи.
Частые вопросы:
— Можете ли вы работать по архивным фото? Да. Восстанавливаем геометрию по нескольким ракурсам, согласуем базовые размеры и подтверждаем пропорции.
— Можно ли сделать открывающиеся элементы? Да, по запросу реализуем подвижные трапы, вращение колонок, съемную крышу рубки.
— Как ухаживать за макетом? Пылить антистатической салфеткой, хранить под боксом, избегать прямого солнца и влажности.
— Что с цветопередачей? Подбираем по RAL/Pantone и фиксируем в техкарте; при необходимости делаем выкрасы.
— Какой минимальный масштаб берете? Обычно от 1:150 для судов, чтобы не терять читаемость.
Кейс проекта: на что обратили внимание

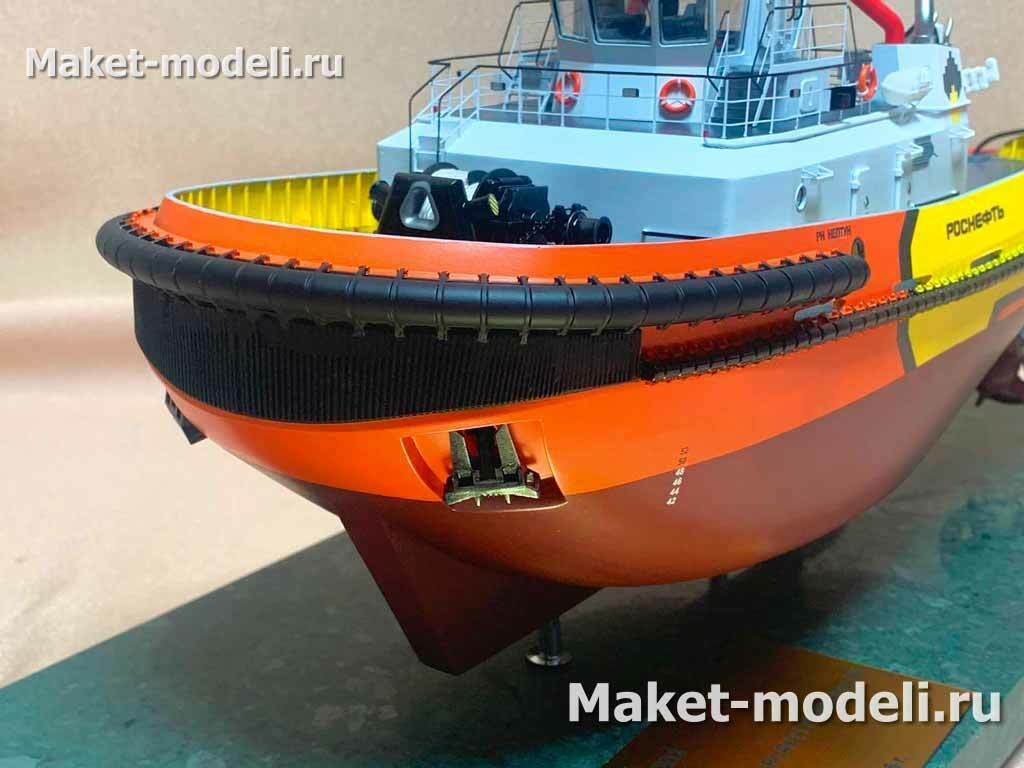

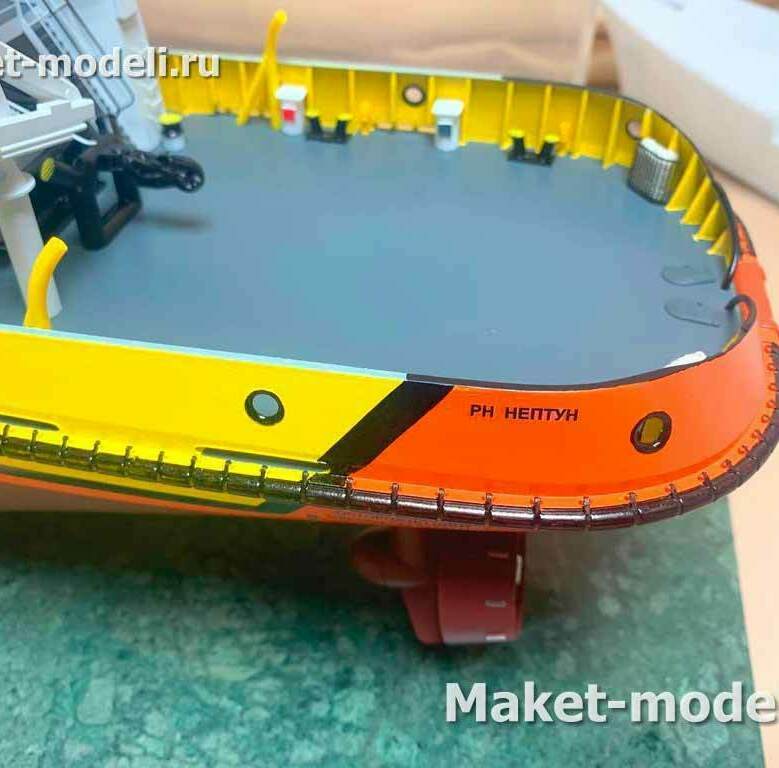

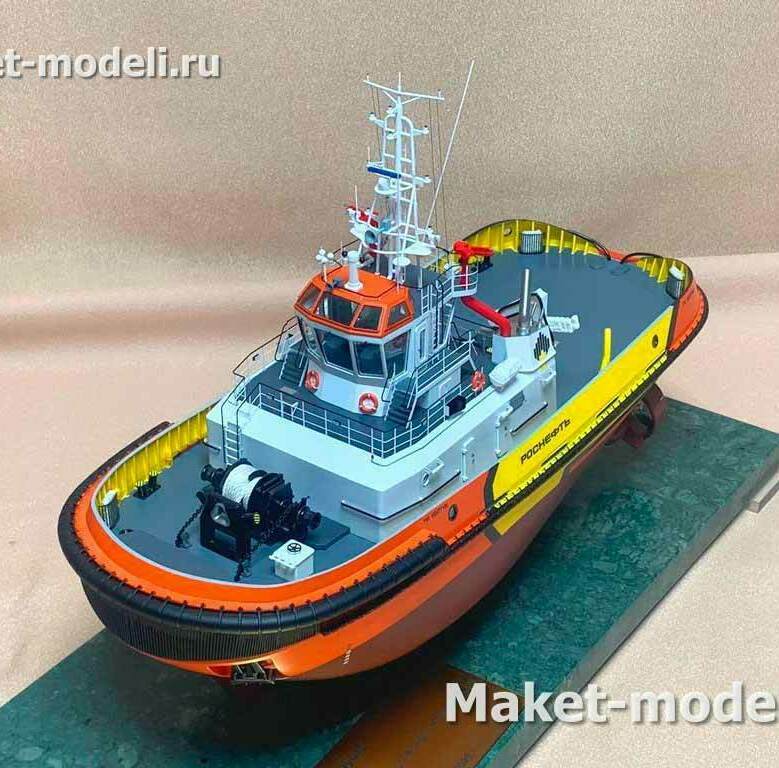

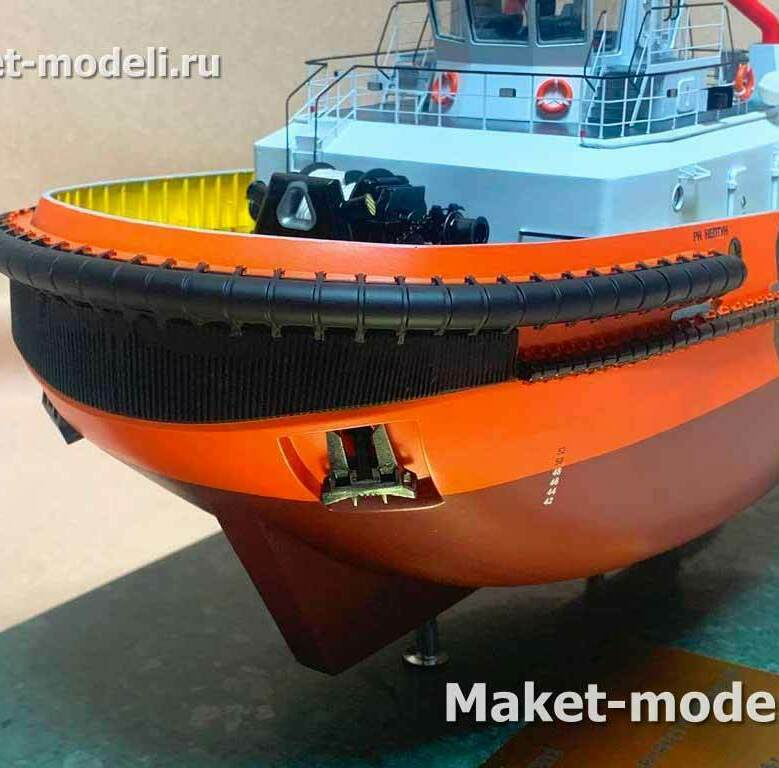

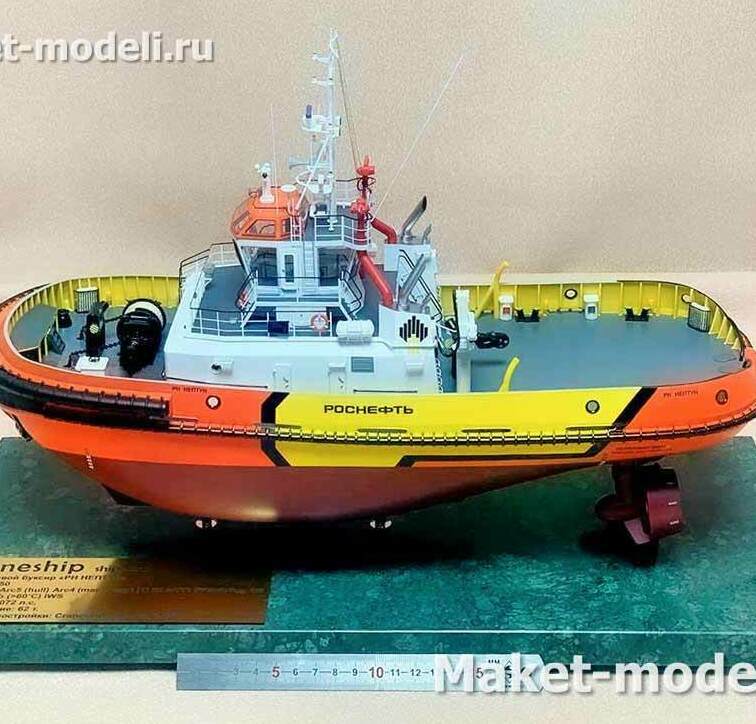

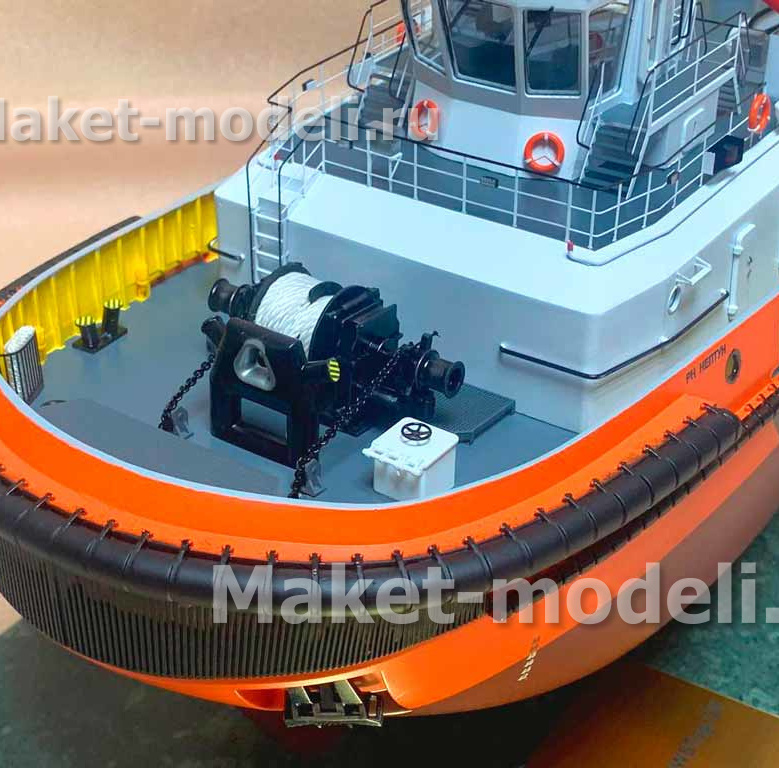

• Корпус с правильной посадкой и «мощным» поясом кранцев — выглядит как рабочий буксир, а не игрушка.

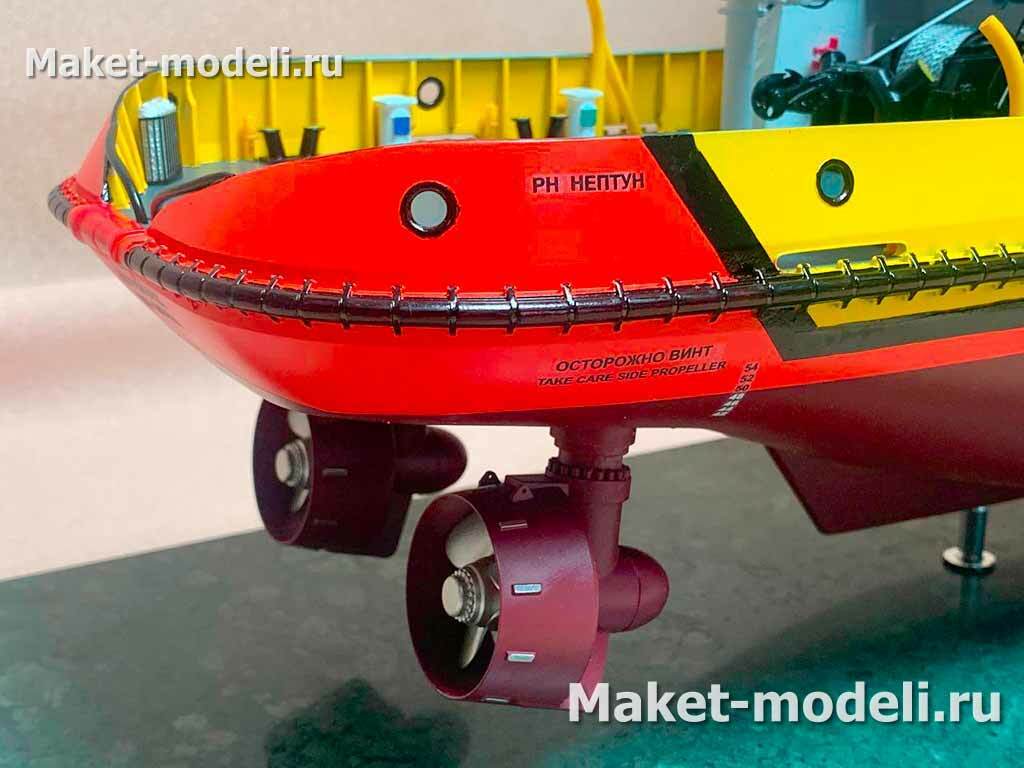

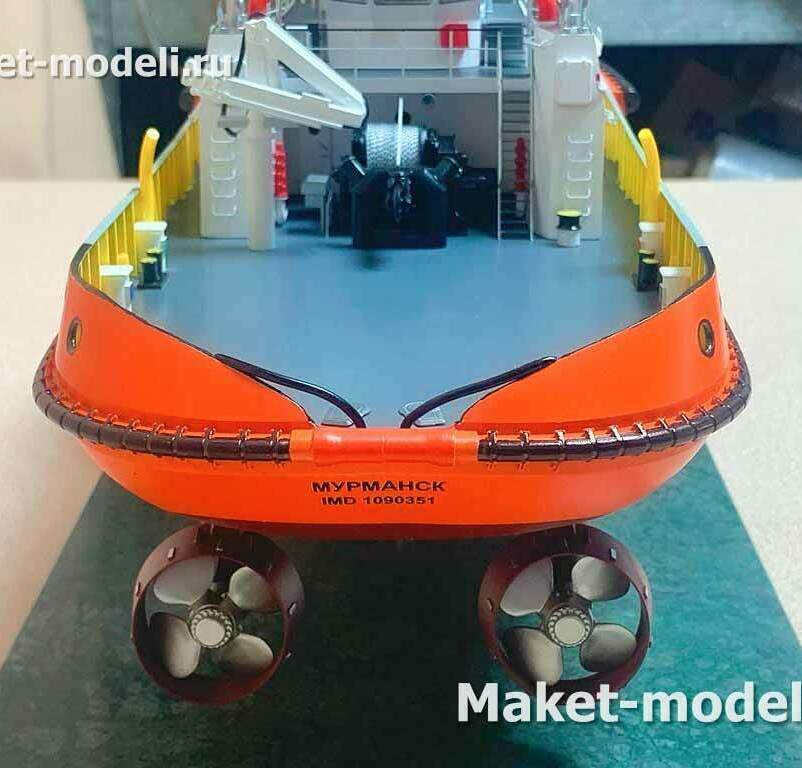

• Азимутальные движители с проработкой ступицы и насадки.

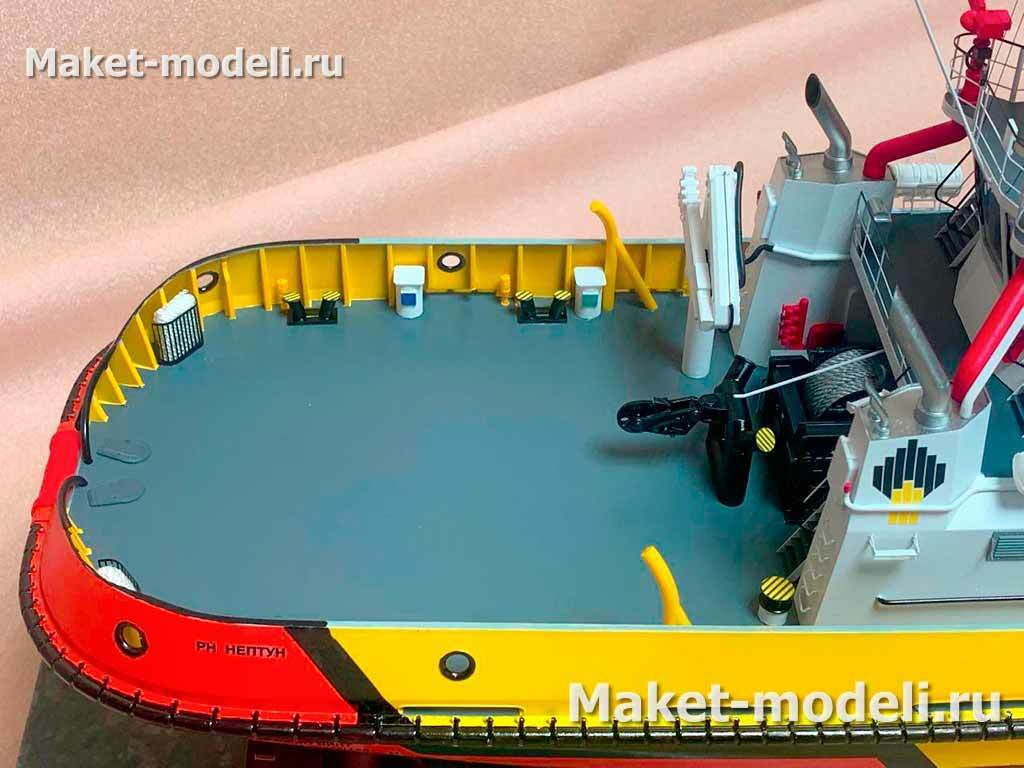

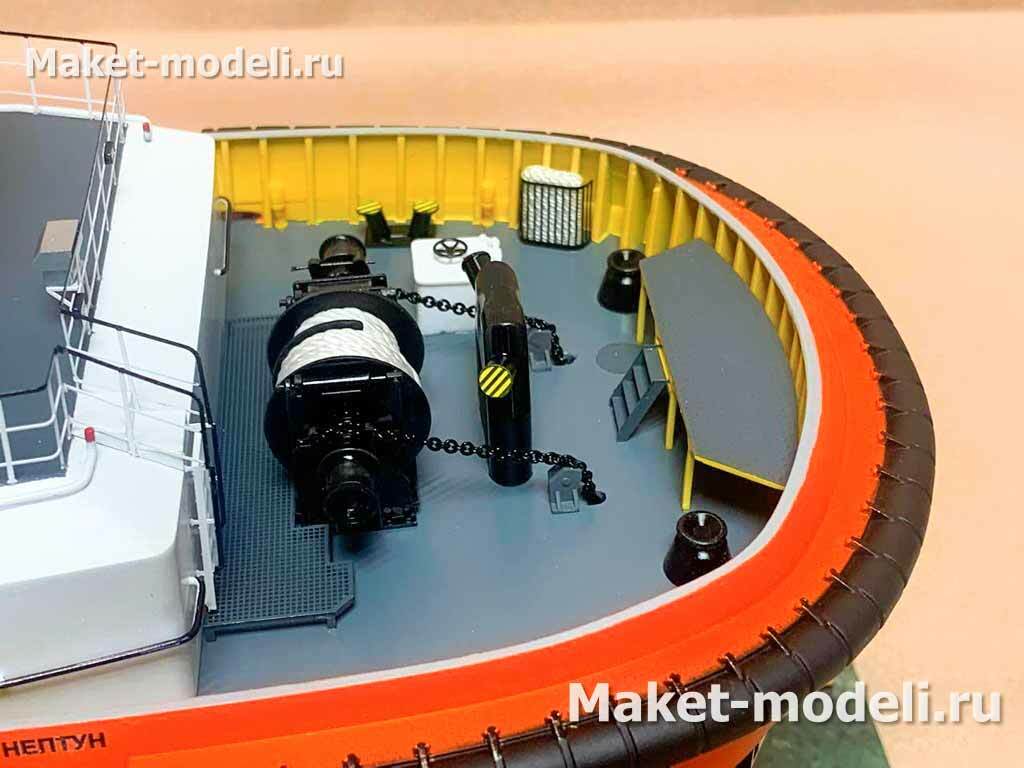

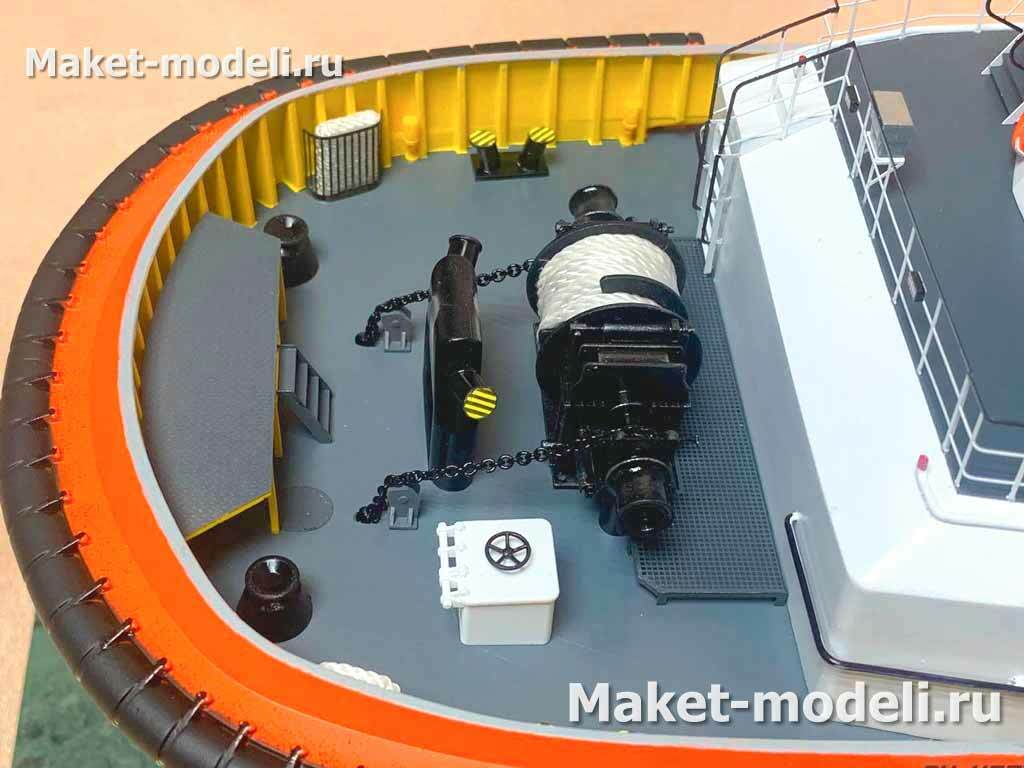

• Палубная лебедка, кнехты и направляющие — металл, латунные травления, аккуратная фактура.

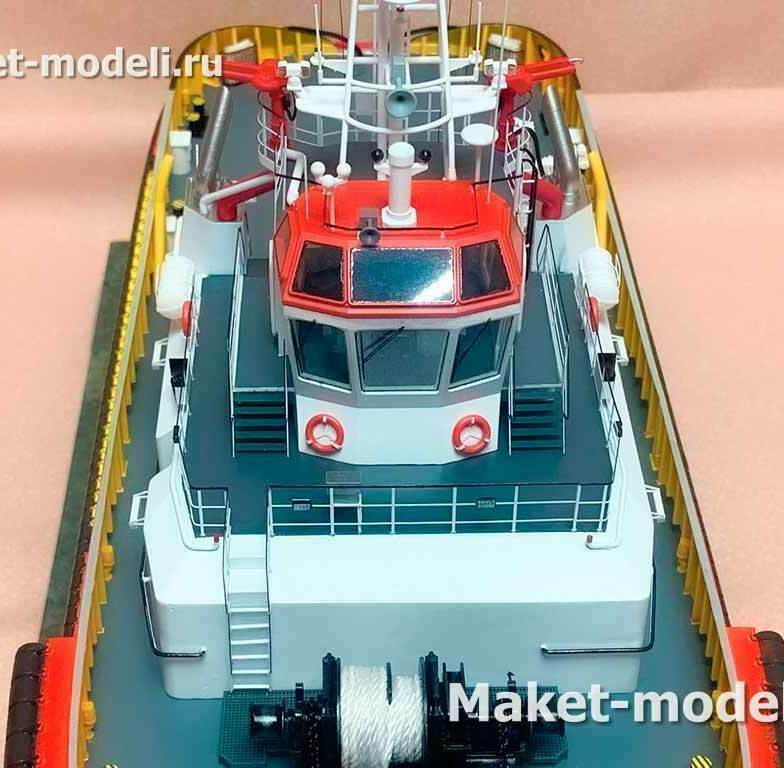

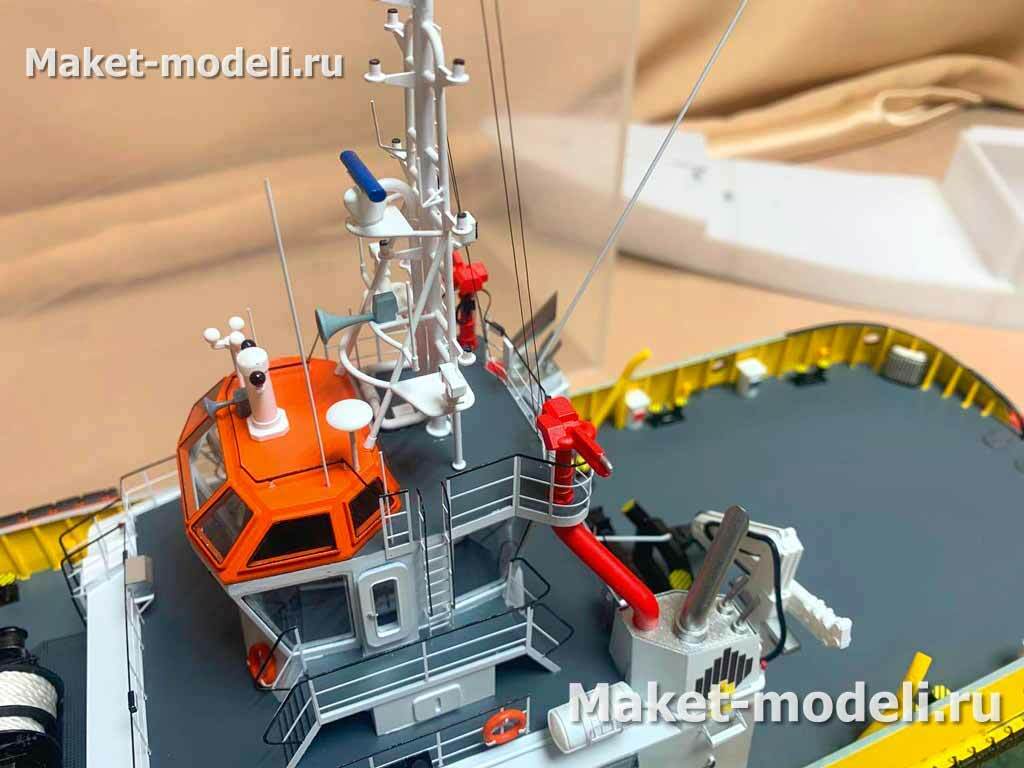

• Рубка с прозрачным остеклением, приборные панели, сиденья, спасательные средства.

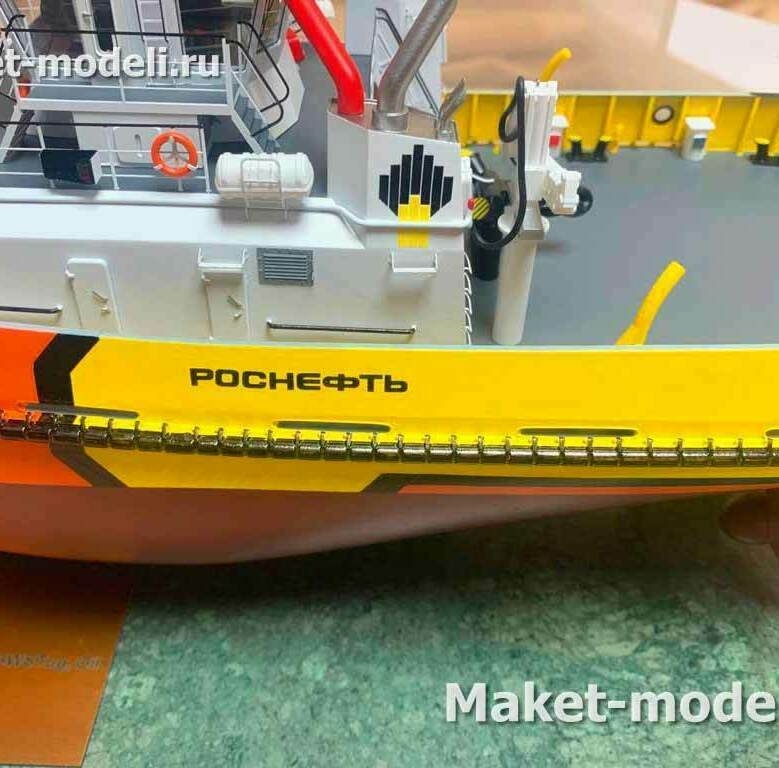

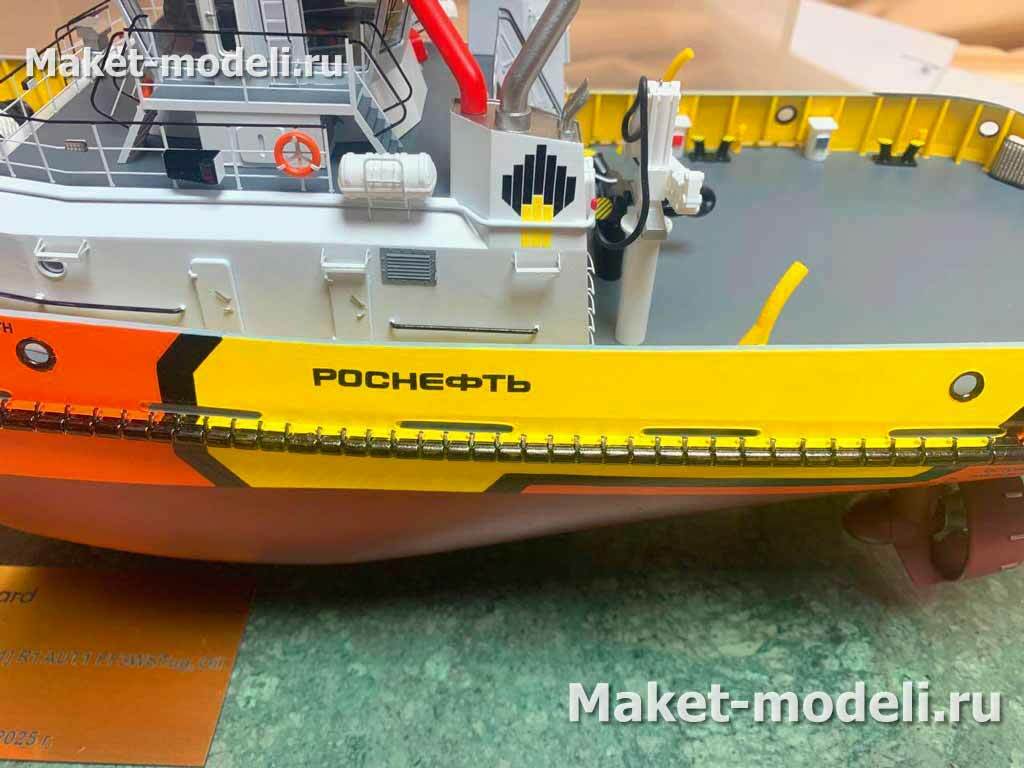

• Логотипы и маркировка — в масштабе, без расплывов и серебрения.
Как заказать изготовление модели?
1) Отправьте ТЗ и фотографии на почту или в мессенджер.
2) Получите смету и сроки в течение 24 часов.
3) Утвердите 3D‑пре‑виз
